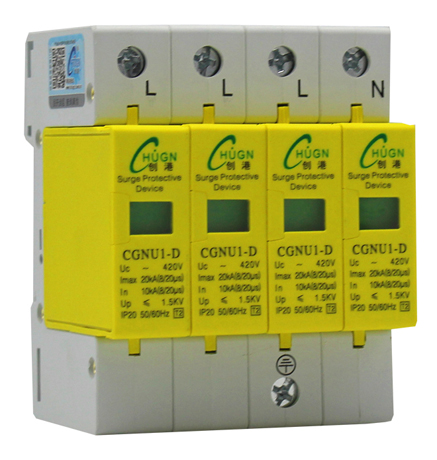

CGNU1-D/20電涌保護器(T2級)

◆ 產品說明:

CGNU1-D系列電涌保護器（以下簡稱SPD）適用于交流50/60HZ，額定電壓至380V的IT、TT、TN-C、TN-S、TN-C-S，等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1：1998-02標準的第II級電涌保護器。D類電涌保護器。

SPD具有共模（MC）和（MD）差模保護方式
SPD符合GB18802.1/IEC61643-1。

◆ 原理圖:

◆ 主要技術參數:

型號規格	CGNU1-D
極數	1P	1P+N	2P	2P+N	3P	3P+N	4P
電網運行電壓Un(V)	220/380				380	380	380
最大持續工作電壓Uc(V)	320/385/420				385/420	320/385/420	220/385
電壓保護水平Up(kV)<	1.3/1.5/1.8				1.8/2.0	1.5/1.8/2.0	1.0/1.8
最大放電電流(8/20μs)1max(kA)	10/20
標稱放電電流(8/20μs)In(kA)	5/10
響應時間ns	<25
防護等級	IP20
用途	進線三級保護

◆ 工作原理:

1、SPD為一端口，能觸電保護，戶內式固定安裝，電壓限制型。
2、SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其網上脫離，同時給出指示信號。正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
3、IP+N，2P+N，3P+N的SPD由1P，2P，3P的SPD+NPE零地保護模塊組成，應用與TN-S，TN-C-S等供電系統。

◆ 安裝:

1、安裝在LPZOA或者LPZOB區與LPZ1區交界處，采用35mm的標準安裝，連接銅質導線為2.5-16mm。
2、SPD每極必須設置保護一使用熔斷器或小型斷路器。
3、適用于住戶配電箱、計算機設備 、信息設備 。電子設備及控制設備前呀最近的插座箱內。

◆ 外型尺寸圖:
