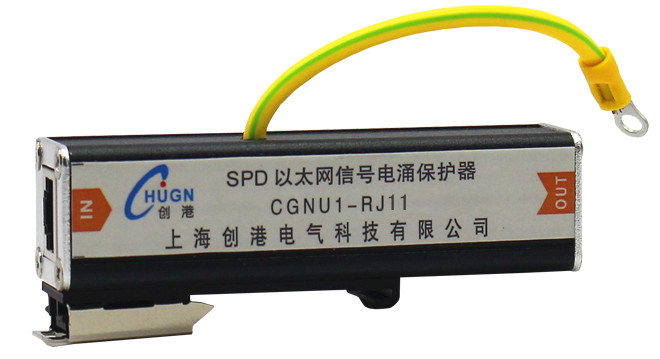

CGNU1-RJ11信號電涌保護器

◆ 產品說明:

CGNU1-RJ11系列信號電涌保護器（以下簡稱SPD）適用于Modem,DDN專線、傳真機、電話等電路，用于防止間接雷電或直接雷電影響、網絡過電壓對信號設備的損壞。

◆ 型號含義:

◆ 主要技術參數

型號規格		電網運行電壓Un(V)	最大持續工作電壓Uc(V)	電壓保護水平Up(kV)	沖擊放電電流（10/350μs)Iimp(kA)	標稱放電電流(8/20μs)In(kA)	頻帶寬帶	插入損耗	保護線路	響應時間	失效機制
CGNU1-RJ11	AC110	DC110	DC150	500	600	3	2MHz	0.5db	3,4	<1	通訊線路對地短路或通訊線路斷開
	BC110								2,5
	CC110								2,3,4,5
	AC48	DC48	DC48	200					3,4
	BC48								2,5
	CC48								2,3,4,5
	AC24	DC24	DC30	120					3,4
	BC24								2,5
	CC24								2,3,4,5
CGNU1-RJ45	DD5	DC5	DC6	40			10MHz	0.3db	1,2,3,6
	ED5								3,4,5,6
	DD12	DC12	DC15	60					1,2,3,6
	ED12								3,4,5,6
	DD24	DC24	DC30	120					1,2,3,6
	ED24								3,4,5,6
	DD48	DC48	DC60	200					1,2,3,6
	ED48								3,4,5,6

◆ 主要結構與工作原理:

CGNU1-RJ11:回路載面小,電感壓降低,具有過壓地過載雙垂保護，外殼式為屏蔽金屬鋁。

◆ 安裝:

1.安裝在數據線LPZ1至LPZ3之間的RJ11/RJ45接口。
2.安裝在RJ11接口，可根據用戶要求組成多極或多回路信號防雷器。PZ2交界處，連接銅導線為2.5~35mm²

◆ 外型尺寸圖:
